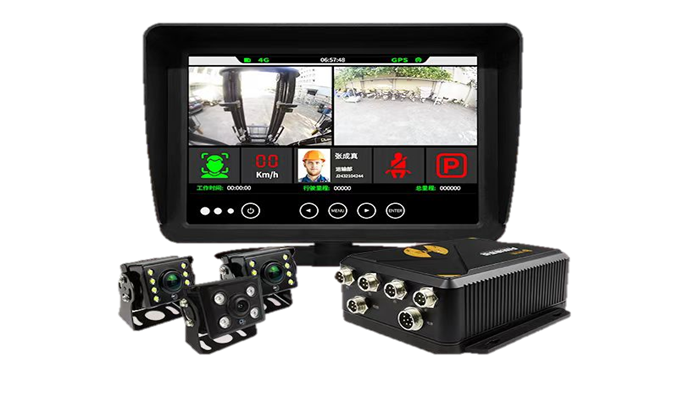

IA智能影像系統是專為叉車等特種工程設備研發設計的智能視頻監控裝置，采用AI人工智能技術，能夠?qū)崟r(shí)偵測工作區域的危險狀態并提供警示，一旦有人員進入危險區域，駕駛員即可得到動態防撞預警，有助于提升工程車輛作業的安全性。
·駕駛員監控 ·移動人員監測 ·后方障礙預警 ·前方障礙預警 ·行車記錄 |  |
·基于攝像頭感知叉車周圍一定范圍內的行人 ·當有行人進入預警范圍內時，觸發報警信號選擇減速或者主動停機（叉車需要具備一定的功能或者經過改制） ·當行人離開預警范圍內3秒之后，停止報警 ·可視化顯示屏可以實時觀測到檢測結果畫面 |
▊相關參數
檢測范圍 | 左側/后方/右側 半徑2m范圍 |
設備電壓 | 12V |
▊架設方式
序號 | 圖片 | 說明 |
1 |  | 運算設備電源接入叉車電源，固定在叉車駕駛室頂部 |
2 |  | 三個攝像頭分別固定在叉車左側頂部邊欄，后側頂部邊欄，右側頂部邊欄，照射方向大概為斜下方45度角（由于叉車的安裝位置不同，需要設計對應支架），通過延長線接入到主機的AHD-8（對應右側攝像頭）, AHD-7（對應后側攝像頭）, AHD-6接口（對應左側攝像頭） |
3 |  | 示寬一字燈，分別固定在叉車左側頂部邊欄，后側頂部邊欄，右側頂部邊欄，照射方向大概為斜下方45度角(和攝像頭為上下安裝，安裝時保證不影響攝像頭視野，燈照射的光線距離叉車的邊緣應和安全距離相等)。接入到叉車電源中，需要長亮（12-60V寬電壓，電壓自動轉換）。 |
4 |  | 顯示屏安裝在方向盤右側（通過HDMI 線和typec接入）。 |
5 |  | 報警燈安裝在駕駛室頂部，使用接線端子接到主機的 12V 和GND 接口。 |
▊使用及功能
開機即可使用 |
·當報警區域范圍內有行人進入時，報警燈亮起 ·當行人離開危險區域3秒后，報警燈熄滅 |
功能 |
·識別是否在2m范圍內，發出報警—已實現 ·人員授權開機啟動叉車 ·超速檢測，發出報警 |
▊故障排查
異常情況及可能 |
·運行卡頓：可能是機器運行時間太久，重啟機器。 ·距離報警異常：攝像頭是否固定穩定，如果不穩定需要固定好，并進行攝像頭姿態標定，然后重啟機器。 ·報警燈不亮：檢查接口是否穩固，以及燈功能是否正常。 |
▊材料清單
·主機 x1 8+64G版 ·ahd攝像頭 x3 （車載攝像頭供應商提供） ·AHD航空(4芯)接頭延長線(2m或3m，看實際需求) ·顯示屏 x1 （10.1 寸1280*800IPS + 觸摸（注：觸摸功能看客戶需要）） ·hdmi線 x1 （長度看實際需求購買） ·一字燈 ·報警燈 x1 （紅色頻閃無聲12（注：有聲無聲看客戶需求） |
