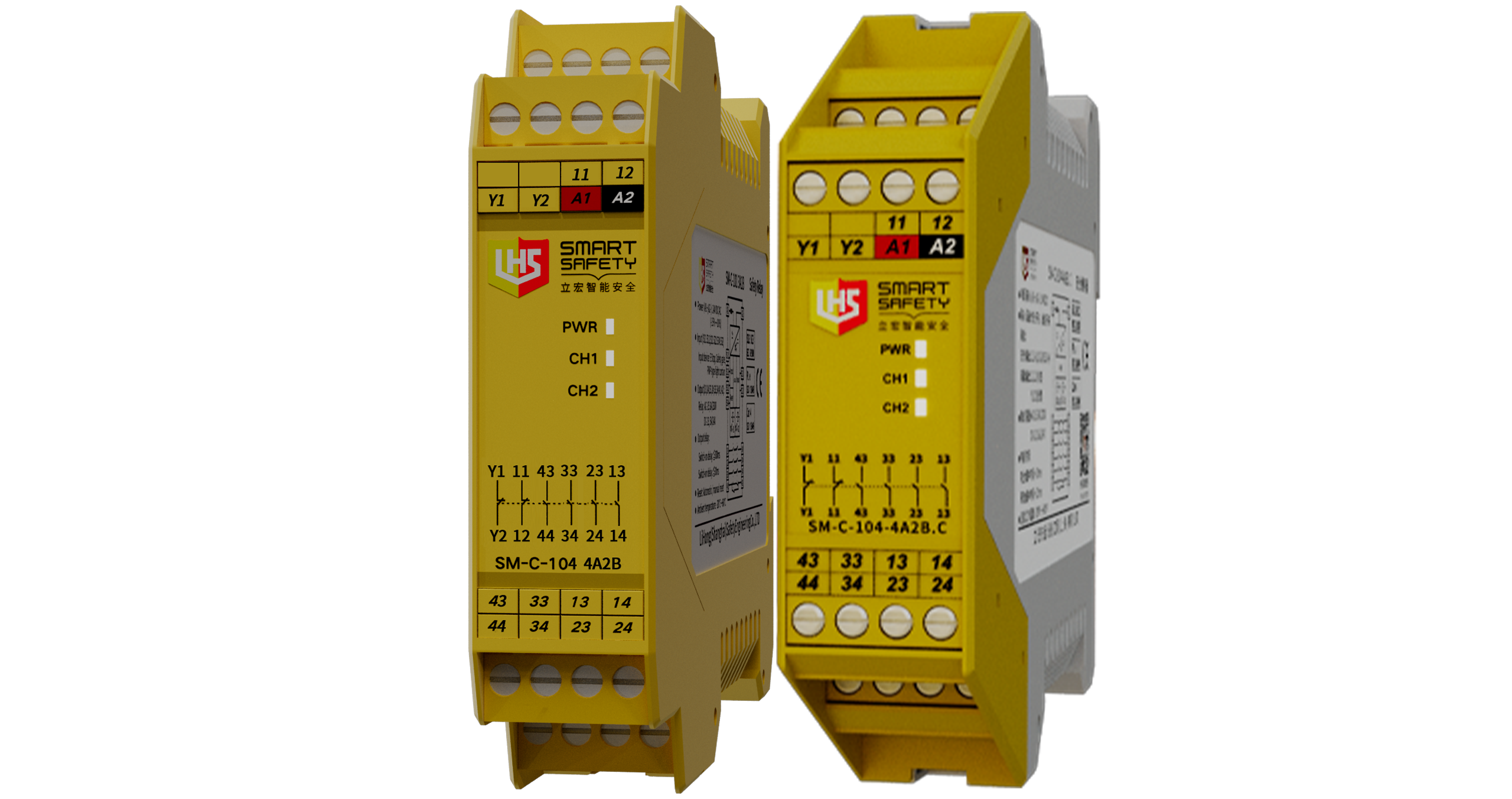

 | · 安全繼電器輸出擴展模塊 · 擴展為4路NO (常開) 安全輸出觸點和2路NC (常閉) 輔助輸出觸點 · 2路輔助觸點可分別用于輸出狀態指示及故障反饋 · 采用全國產化元器件設計，擁有優異的性價 |
| ▊ | 主要技術參數 |

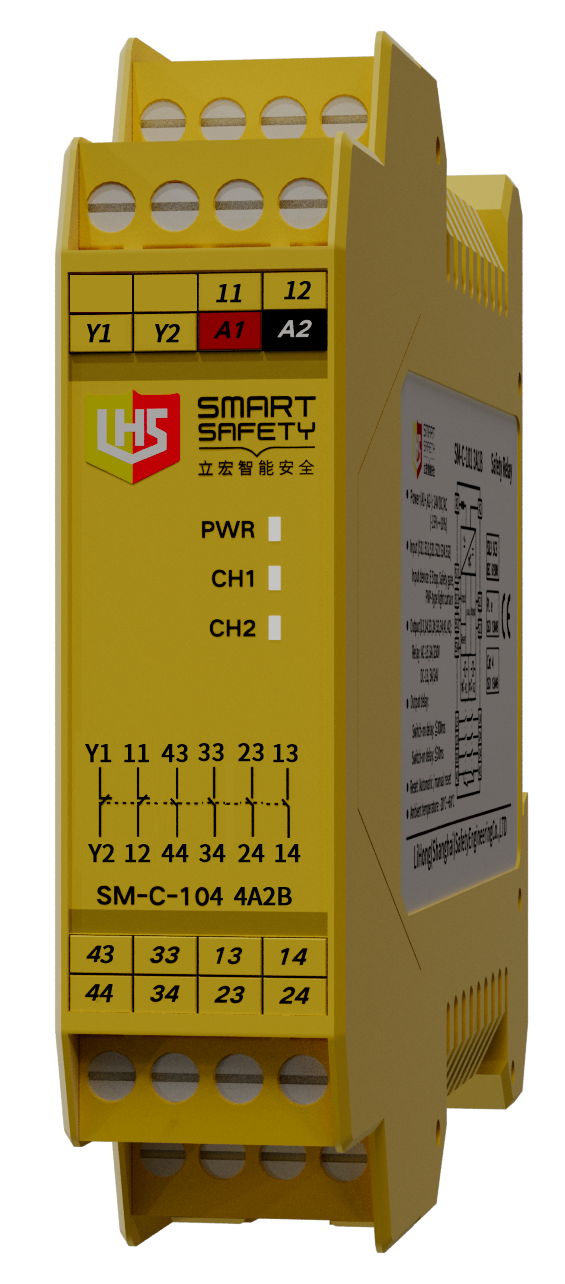

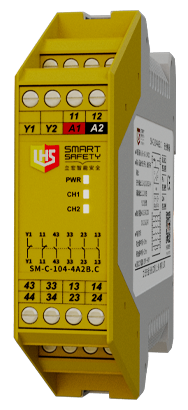

圖片 |  |  |
名稱 | 安全繼電器輸出擴展模塊 | 安全繼電器輸出擴展模塊 |
型號 | SM-C-104 4A2B | SM-C-104 4A2B.C |
電源特性 | ||
供電電壓 | 24V DC | |
電壓范圍 | -15%~+10% | 20~30V DC |
電流損耗 | ≤70mA (24V DC) | |
輸入特征 | ||
輸入電流 | ≤70mA (24V DC) | |
導線電阻 | ≤15Ω | |
輸入設備 | 安全開關、觸點開關 | |
輸出特征 | ||
觸點數量 | 4NO+2NC | |
觸點材料 | AgSnO2+ 0.2μm Au | |
安全輸出 | 13,14,23,24,33,34,43,44 | |
輔助輸出 | 11,12(狀態指示)；Y1,Y2(故障反饋) | |
觸點類型 | 強制導向 | |
觸點熔絲保護 | 10A gL/gG, NEO ZED(常開觸點) 6A gL/gG, NEO ZED(常閉觸點) | |
觸電機械壽命 | 107次以上 | |
切換容量(EN60947-5-1) | AC-15,5A/230V;DC-13,5A/24V | |
時間特征 | ||
吸合緩沖時間 | ≤30ms | |
釋放緩沖時間 | ≤20ms | |
恢復時間 | ≤100ms | |
電源短時中斷 | 20ms | |
環境特性 | ||
電磁兼容 | EN 60947, EN 61000-6-2, EN 61000-6-4 | |
振動頻率 | 10Hz~55Hz | |
振動幅度 | 0.35mm | |
使用溫度 | -20℃~+60℃ | |
儲存溫度 | -40℃~+85℃ | |
相對濕度 | 10%~90% | |
海拔高度 | ≤2000m | |
絕緣特性 | ||
過壓等級 | Ⅲ | |
污染等級 | 2 | |
額定絕緣電壓 | 250V AC | |
額定沖擊電壓 | 6000V (1.2/50us) | |
絕緣強度 | 1500V AC, 1min | |
電氣間隙和爬電距離 | 符合 EN 60947-1 | |
認證 | ||
安全完整性等級 | SIL3 | |
性能等級 | PLe | |
安全類別 | Cat.4 | |
說明 | 1.二者內部的強導不一樣 2.帶.C的接線端子和插座是一體式的不可插拔，不帶.C的接線端子和插座是分開的 | |
▊功能框圖/典型應用
| 型號 | SM-C-104 4A2B | SM-C-104 4A2B.C |
| 功能框圖 |  |  |
| 典型應用 |  |  |
